手搓电磁炮概论

发布说明

本文已在公众号"无限之声"发表,作者江玮陶。

免责声明

本文内容具有一定危险性,请同学在实践尝试前学习相应专业知识,并不要超出学习研究的用途,更不能用于从事违反《中华人民共和国刑法》等的行为。充分预估风险,采取防范措施,杜绝盲目冒进,是任何科学技术实验都应该遵守的原则。内容仅适用于科学实验,严禁用于不正当用途,所有读者必须独立承担可能的后果。

先修要求

《电子电路与系统基础》(1)(或类似课程)

引言

硬设决赛结束后,想必很多同学对出场的两台电磁炮印象十分深刻,并对其原理十分感兴趣呢?又或者是看了《某科学的超电磁炮》后,想用所学的 《电子电路与系统基础》 知识复刻炮姐的“名场面”?本文将简要介绍电磁炮的原理,相信读完本文后都会有所收获。 示例图片 从远古时期的标枪、弓箭到近代的枪械,大多利用弹丸的动能毁伤目标,统称动能武器。发明了动能武器,现代智人才得以高效获取生存和迁徙的资源。成为“万兽之王”以后,人类群体之间的斗争对动能武器提出了紧迫的需求。随着电气时代拉开巨幕,用电磁力为弹丸提供动能,取代延续数百年的化学动力武器,进入了人们的想象空间。

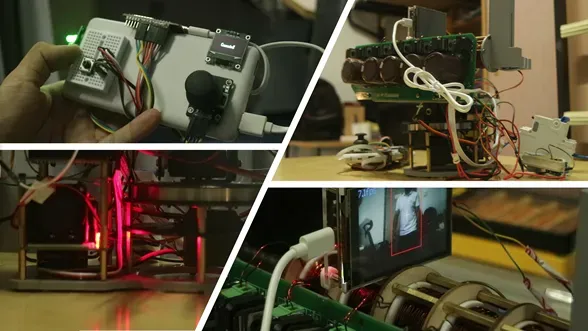

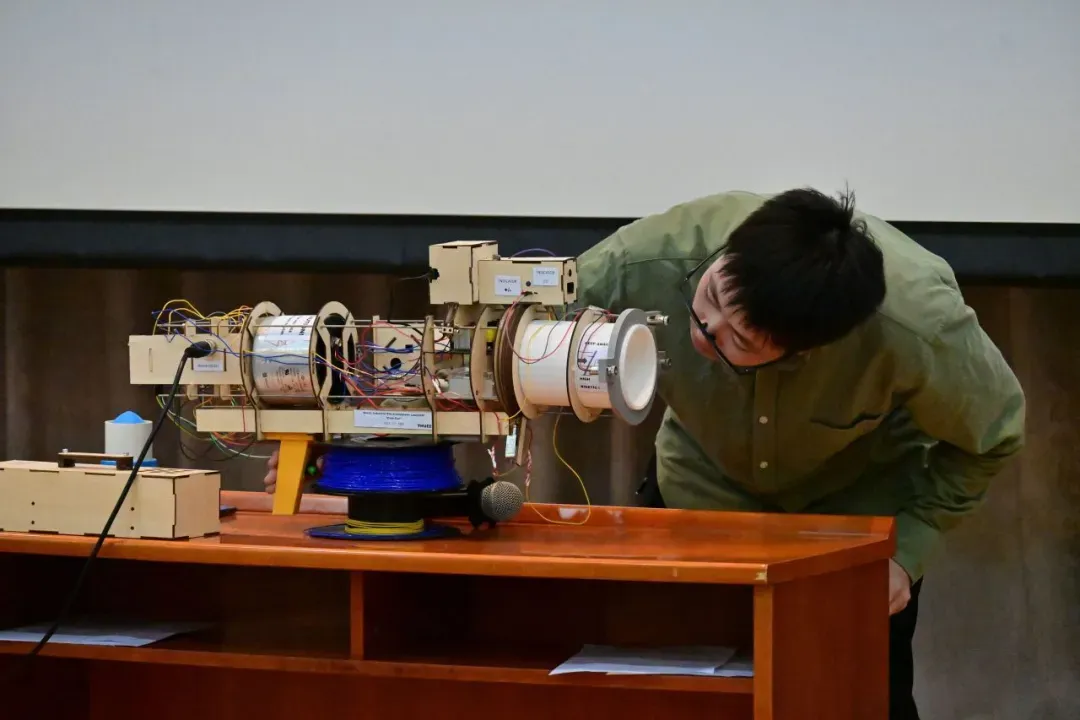

笔者的电磁炮也有幸在决赛现场亮相

电磁炮是一个宽口径、厚基础的领域。制作一台可以发射弹丸的模型很容易——只需要一卷漆包线,一只锂电池,一截铁棒就能验证它的原理。但是要想达到先进水平很难。一部可以称为“作品”的电磁炮,几乎囊括了工科的一半专业。

概要 | 什么是电磁炮?

顾名思义,电磁炮就是利用电磁力推动物体加速的一种装置。按照形态,电磁炮可以分为轨道式线圈式两种。前者原理较为简单,即利用安培力\(\vec F=I\vec{l}\times \vec B\) 将电枢加速。而后者根据动力的来源又可以分为磁阻式感应式。磁阻式加速器类似一串级联的电磁铁,通过控制其通断时序,加速一个小铁棒;而感应式则利用楞次定律产生斥力推走被加速物。

前文提到的TUOMF同学的电磁炮就属于感应式,而笔者才疏学浅,本文将仅仅围绕磁阻式电磁炮展开。

理论分析

我们知道,一个内外径分别为 \(r_1\),\(r_2\),厚度 \(a\) 的线圈,其轴线处磁场强度为:

而空间某点的磁能密度可以表示为:

\[ \omega=\frac{1}{2}\cdot \vec B\cdot \vec H \]

从而根据虚功原理,结合我使用的钢销饱和磁感应强度大约为 \(1T\) 不难得出其受力为:

\[ \begin{aligned} F&=\frac{\partial W_磁}{\partial z}\\ &=\frac{\partial \iiint_V \omega dV}{\partial z}\\ &\approx \frac{\pi r^2 B_m(H_{front}-H_{rear})}{2} \end{aligned} \]

虚功原理:假设发生位移,看看磁能变化

结合上述两式,列写一段简单的 python 代码可以画出磁场-位置和受力-位置曲线:

import math
from scipy.interpolate import interp1d
import numpy as np
import pandas as pd

from scipy.optimize import curve_fit
import matplotlib.pyplot as plt

bullet_len_mm = 22
bullet_rad_mm = 8/2
class Coil:
    def __init__(self, location, length, N, innerRadius, outerRadius):
        self.length = length
        self.innerRadius = innerRadius
        self.outerRadius = outerRadius
        self.N = N
        self.μ0 = 4 * math.pi * 1e-7
    def HFieldCoil3(self, current, z):
        L=self.length
        a=L/2
        r2=self.outerRadius
        r1=self.innerRadius
        R=r2-r1
        def logarithm(pos):
            return pos * math.log((math.sqrt(pos ** 2 + r2 ** 2) + r2) /
                                  (math.sqrt(pos ** 2 + r1 ** 2) + r1))

        return ( self.N*current/(2*L*R) ) * (logarithm(z+a)-logarithm(z-a))
coil = Coil(0, 23.4*1e-3, 200, 0.5*12.4*1e-3, 0.5*40*1e-3)
current = 200
plt.figure(figsize=(10,10))
xx=[ pos for pos in np.arange(-30,30,0.1)]
yy=[ coil.HFieldCoil3( current, x*1e-3)   for x in xx]
Fyy = []
for i in range (0,len(xx)):
    Fyy.append((coil.HFieldCoil3( current, (xx[i]+bullet_len_mm/2)*1e-3)
                -coil.HFieldCoil3( current, (xx[i]-bullet_len_mm/2)*1e-3))
               *(bullet_rad_mm*1e-3)**2*math.pi)
plt.subplot(1,2,1)
plt.plot(xx, yy, color='red', label=' H field')
plt.xlabel('x (mm)')
plt.ylabel('H (A/m)')
plt.legend()
plt.subplot(1,2,2)
plt.plot(xx, Fyy, color='blue', label=' force')
plt.xlabel('x (mm)')
plt.ylabel('F (N)')
plt.legend()
plt.show()

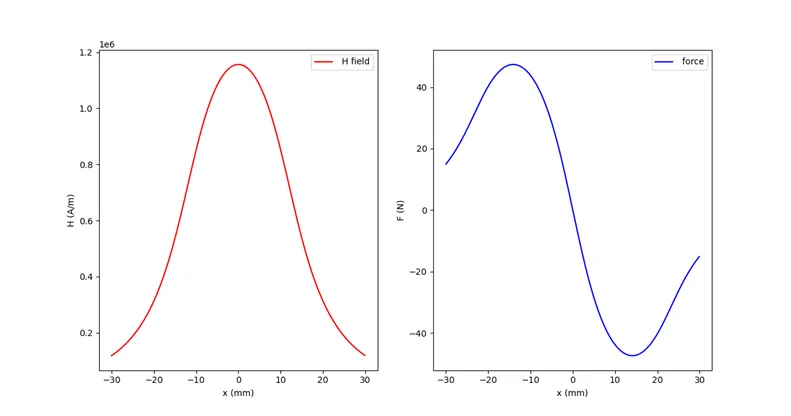

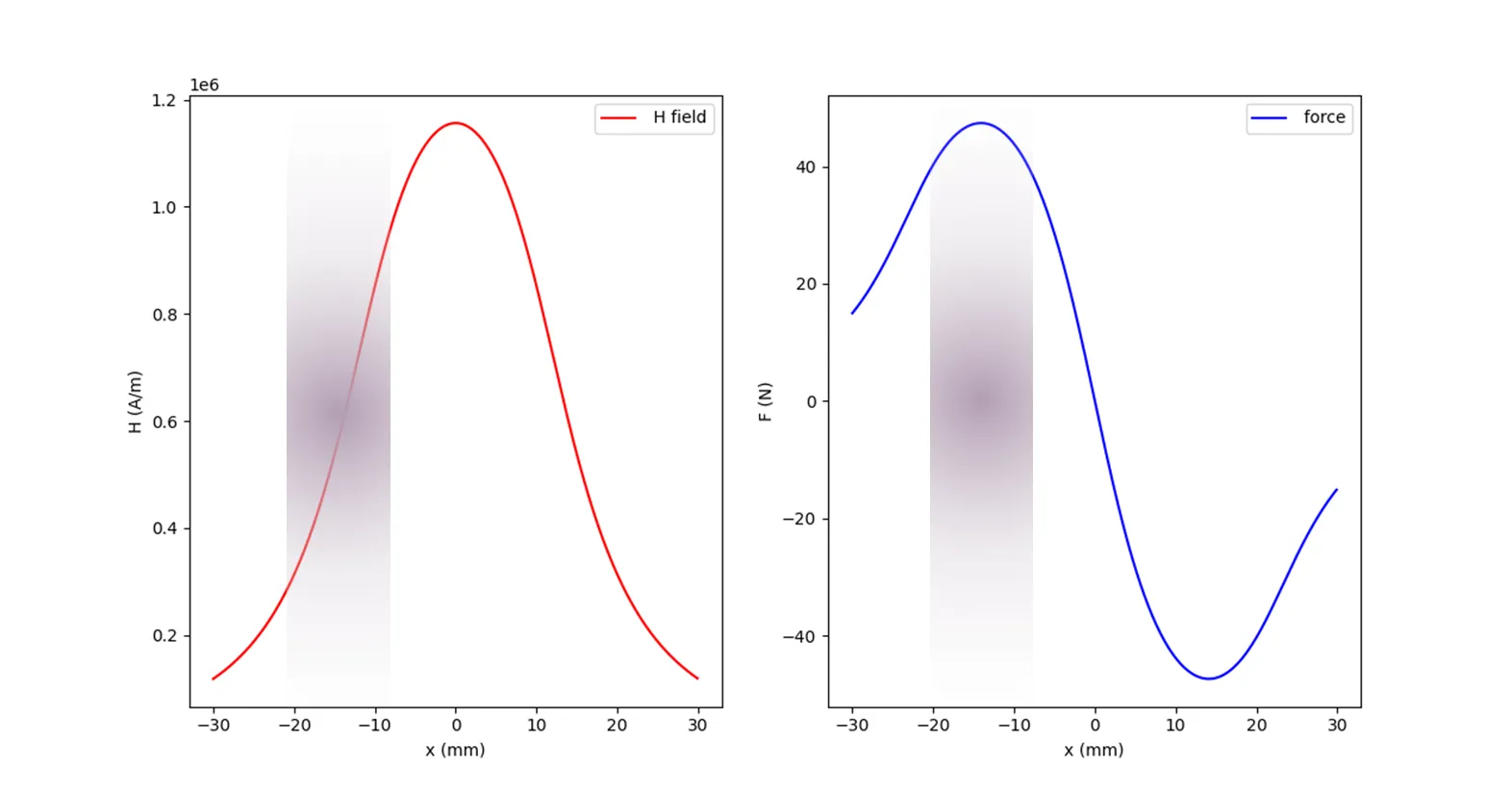

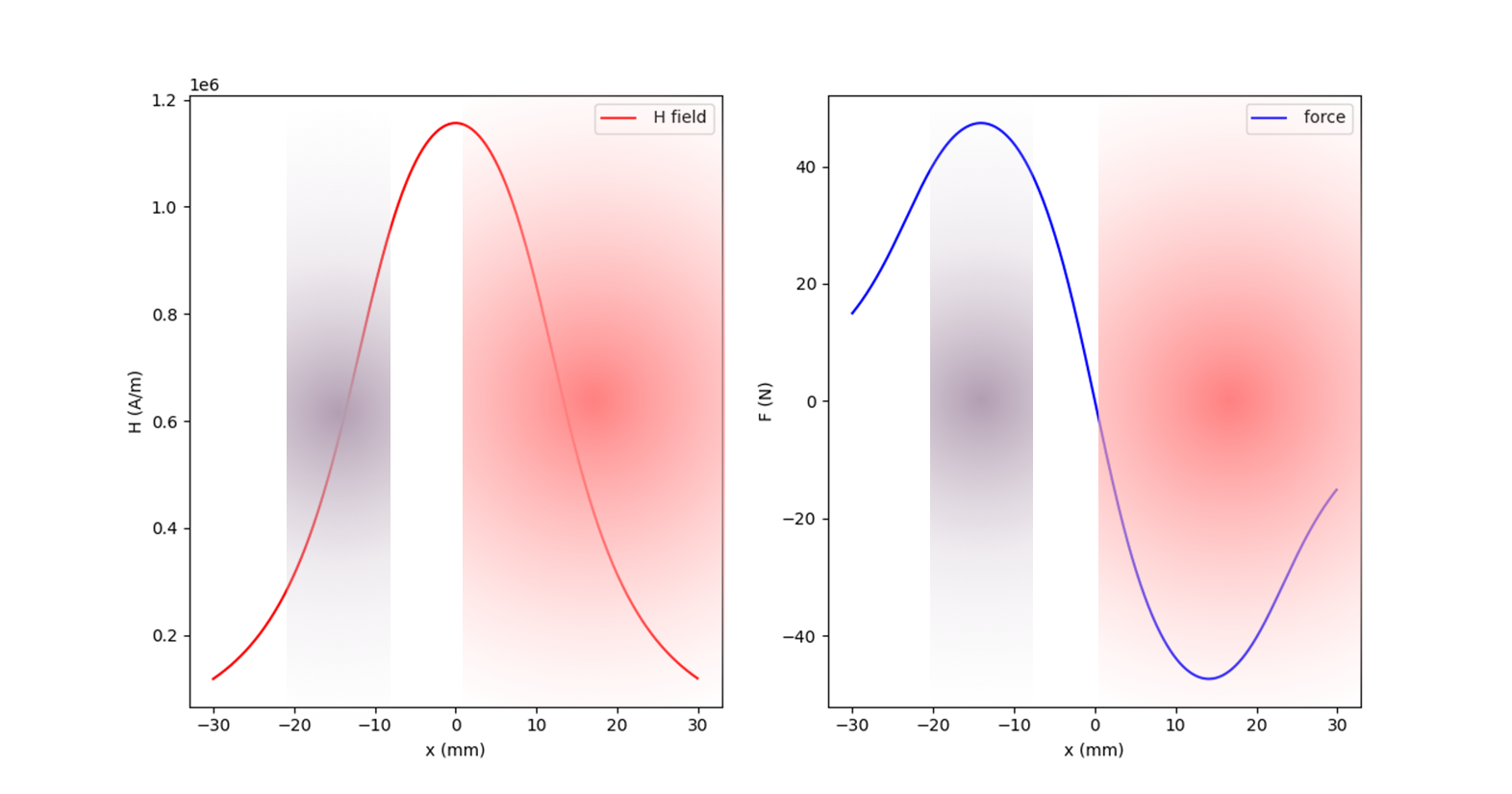

绘图效果:

红色为磁场-位置,蓝色为磁力-位置

因此,为了尽量提高加速度,只要巧妙控制各级线圈的通断时间,使得线圈导通期间炮弹恰好位于加速度最大的“峰”上。 也就是画了颜色的部分 略过上述内容并不会对我们后续的学习产生太大影响 ,下面我们简单介绍如何组成一台具体的电磁炮。

组成原理

制作一台电磁炮需要哪些部件和模块呢?首先,可以将电气结构拆解为功率回路充电回路

功率回路

功率回路的主要功能为使用脉冲电源为线圈供电。因此,不难想到使用电容放电作为这一脉冲电源,通过一个开关为线圈供电:

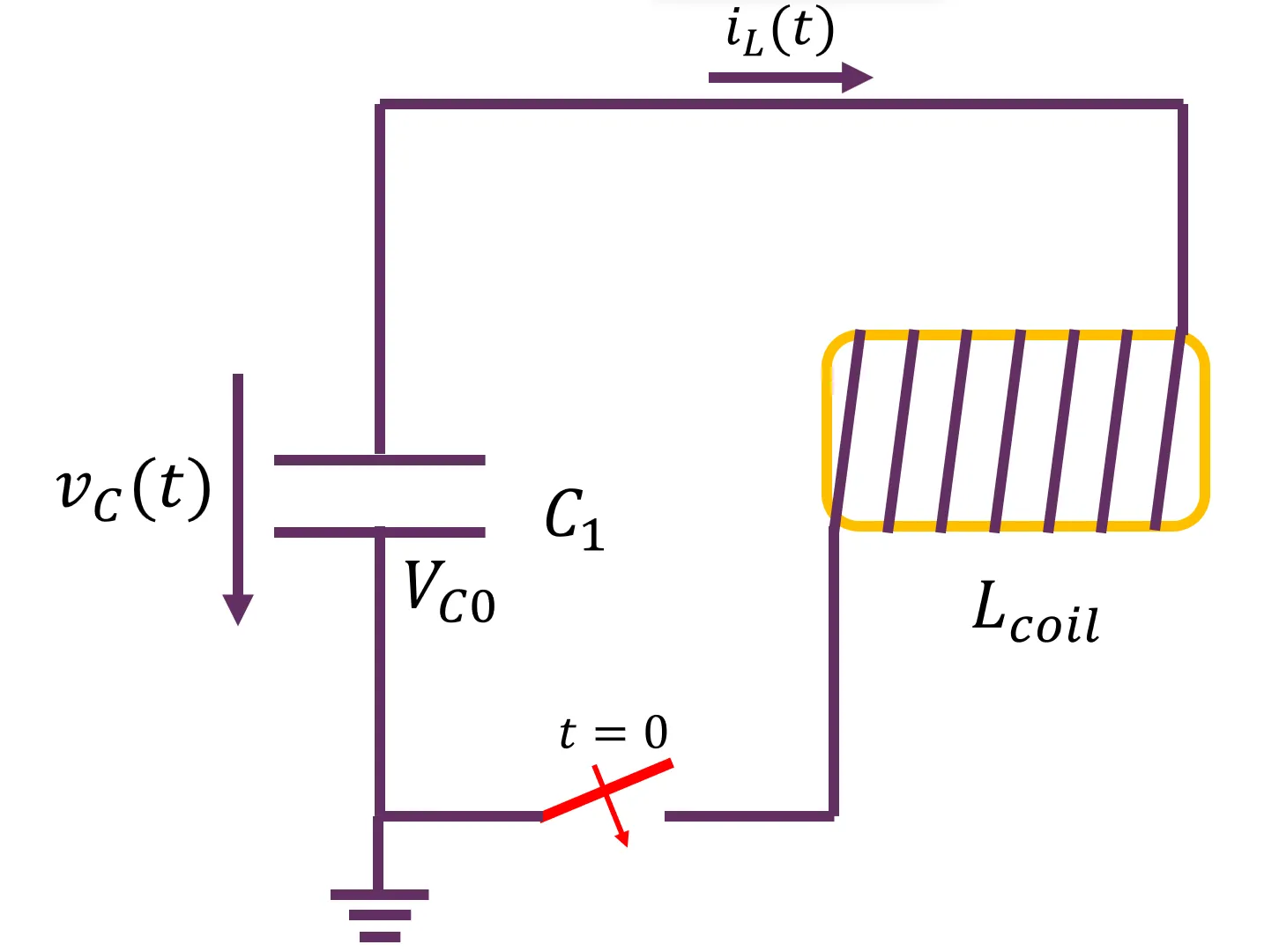

简易单级磁阻炮的实现

开关闭合后,电容的电能将通过导线对线圈放电,进而产生磁力拉动炮弹。随着放电继续,电容电压逐渐衰减到 $ 0 $,而炮弹也被发射出去了。

因此,我们便知道了功率回路主要由以下元件组成:

  • 储能元件,比如电容
  • 开关元件
  • 线圈

储能元件

储能元件相对容易解决,只要打开淘宝购买一个指标足够的电容即可。

线圈

线圈也很好获得,在炮管上徒手绕制即可。

开关元件

这是限制电磁炮性能的关键。一般而言,可以分为机械和电子两类。机械开关,如石墨触点、空气开关等等,往往可以承受很高的电流,但不能够实现自动控制;而电子开关主要为各种晶体管的开关抽象(如MOSFETIGBT等),详情请移步 《电子电路与系统基础》 课堂

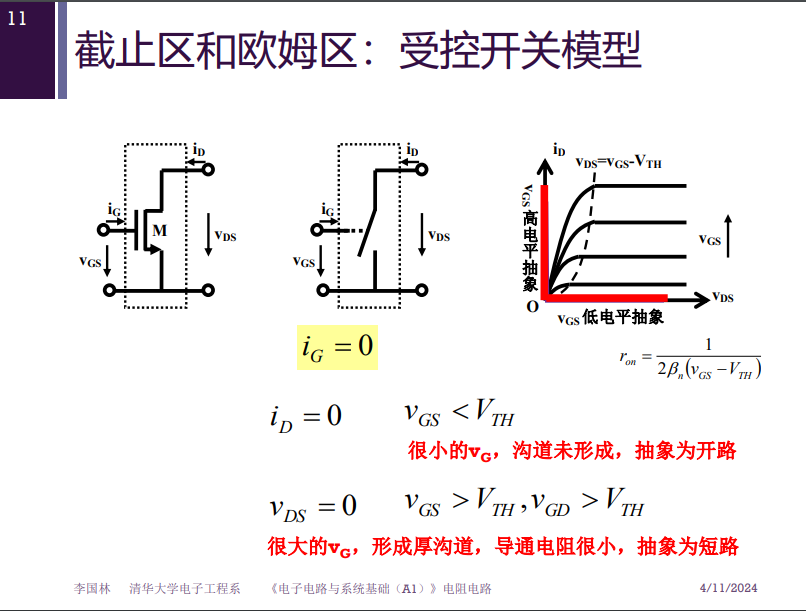

《电子电路与系统基础》 课介绍的受控开关抽象

在各大电商平台可以以相对划算的价格购买到大功率管子,以下为笔者常用的几款管子,供读者参考:

型号 类型 最大电流/kA 最大电压/kV 参考单价
70TPS16 SCR 1.4 1.6 6.50
70TPS12 SCR 1.4 1.2 5.00
AUIRGPS4070D IGBT 0.4 0.6 15.00

需要注意的是,使用SCR作为开关管可能会出现无法关断的问题,也就是在开关导通后电流会一直存在直至衰减到零,此时电路相当于一个具有初值的二阶 RLC 电路,可以使用我最喜欢的五要素法进行分析

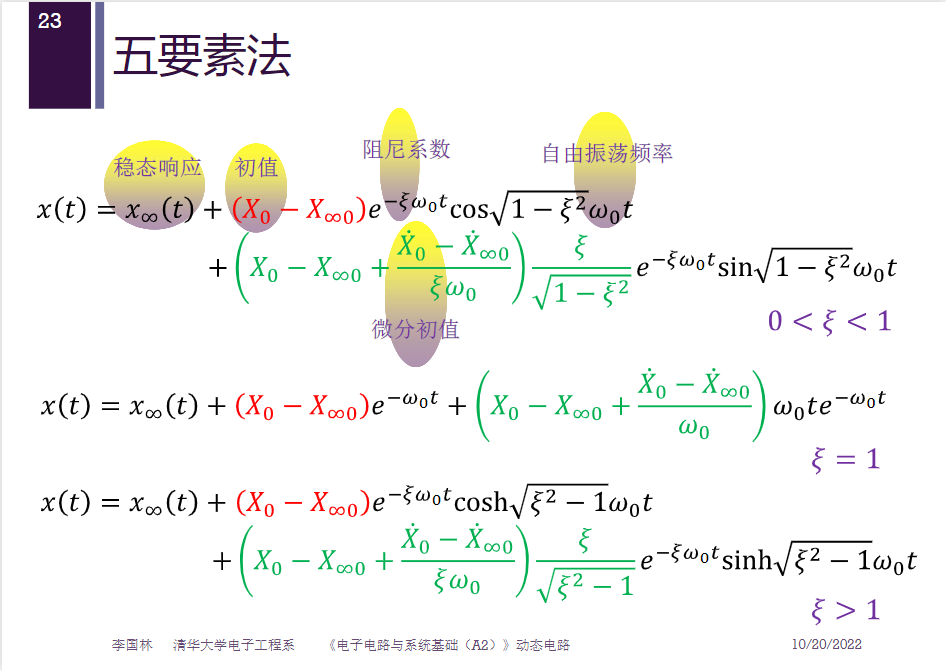

《电子电路与系统基础》课介绍的五要素法

这样的电路实现固然方便,但可能会出现这样一个问题:炮弹经过了线圈的中心,但还是导通着,导致受力变为负数,也就是出现了反拉现象。

在红色区域导通,会出现反拉,这不好。

如何解决呢?方法一是从选型上改善,也就是通过计算 RLC 电路的元件参数,设计出一个恰好在合适时机衰减到零的组合,但是这对于 《电子电路与系统基础》 学得不好的笔者显然是太难了。因此笔者决定采用方法二:想办法把开关断开。

关断与半桥

如何实现关断呢?如果仅仅是把开关断开,由于线圈具有电感,会存储磁能,当断开开关后会造成一个冲激电压,损坏电路中的极性元件。回忆《电子电路与系统基础》课,不难想起好的解决方案:

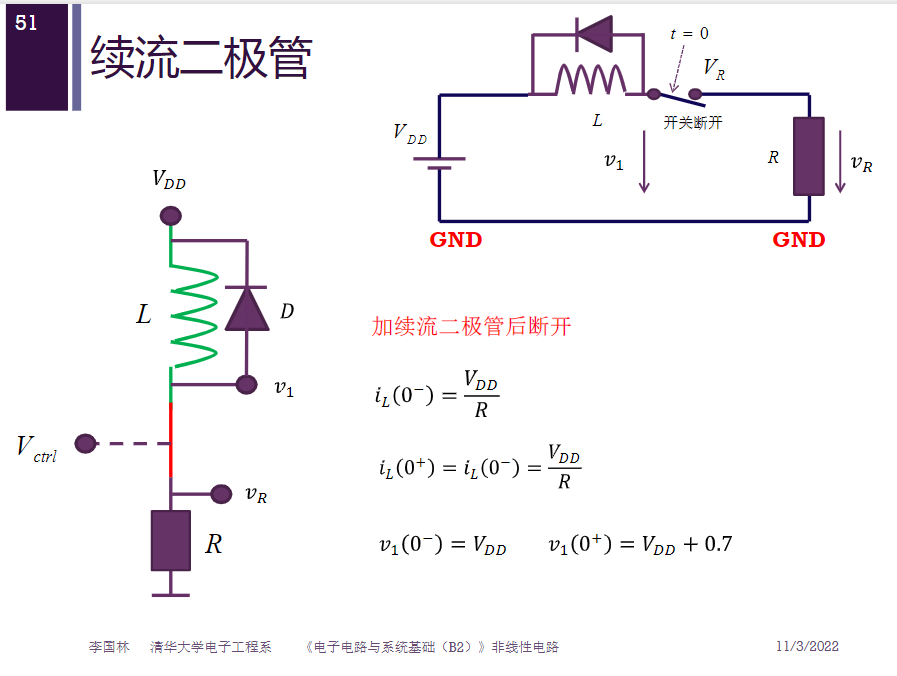

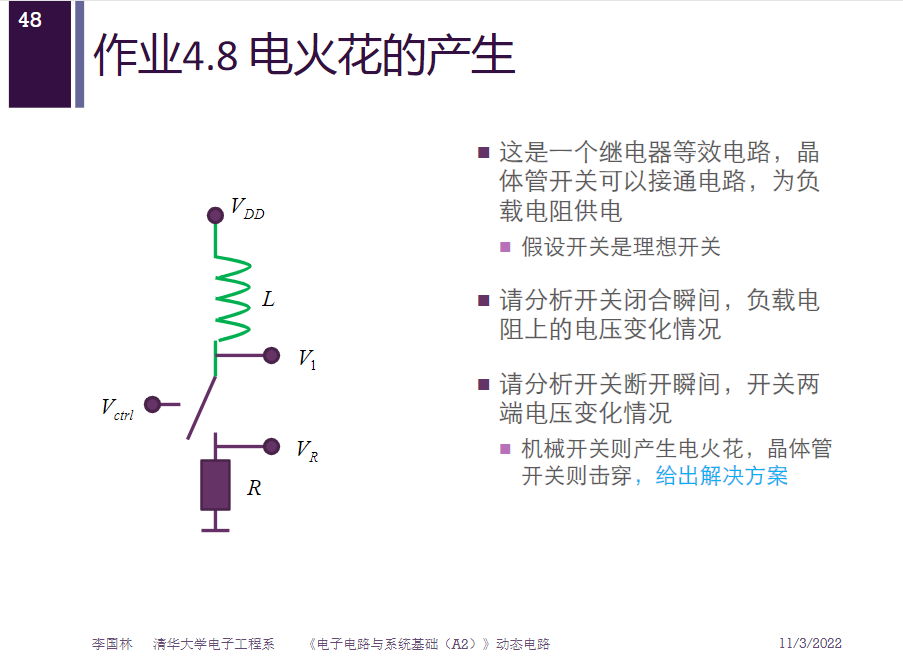

《电子电路与系统基础》课介绍的续流二极管

只要使用一个续流二极管,就可以使得开关断开后产生的感生电动势被吸收。我们的电路图变成了:

加了续流二极管的电路

开关断开后,电感与二极管组成回路,电感具有初值 \(I_{L0}\),二极管具有整流近似 \(v_D=0.7V\)。我们类比《电子电路与系统基础》课程所学,进行分析发现:开关断开瞬间,电感电流全部加载到二极管上,形成放磁电压 \(-v_D\),该电压对电感放磁,短时内电感电流线性下降,放磁电压为 \(-v_D\) 不变,放磁速率(斜率)不变,电感电流呈现出线性衰减规律。

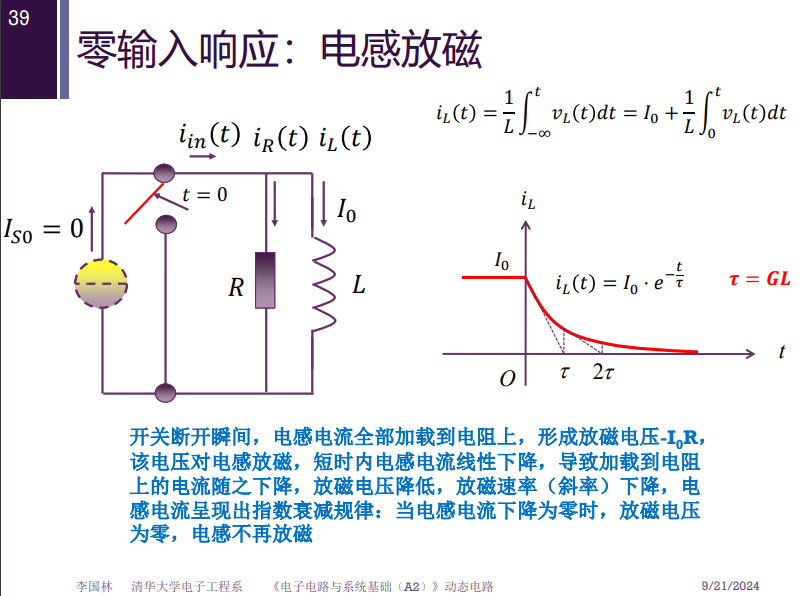

《电子电路与系统基础》课介绍的一阶时域分析,问:本模型与我们的L-D电路有什么区别(x

计算可得电流下降的规律:

\[ \begin{aligned} i_L(t)&=\frac 1 L \int_{-\infty}^tv_L(\tau)d\tau\\ &=I_0+\frac 1 L \int_0^t-v_Dd\tau\\ &=I_0-\frac{v_D}{L}t \end{aligned} \]

从而当经过了 \(t_0=\frac{LI_0}{v_D}\) 时间后,电流衰减到 0,关断完成。

那么有的同学就会问了,这磁能直接这么放掉太可惜了,有没有办法回收利用呢?答案是当然有,只要想办法让电流重新流进电容就可以了。这就要引入我最喜欢的半桥电路:

半桥控制电路

电路工作主要有如下两个阶段:

导通阶段\(S_1\)\(S_2\) 同时导通,此时电容放电为电感充电;

导通阶段

续流阶段\(S_1\)\(S_2\) 同时关断,此时电感放电为电容充电;

续流阶段

这样设计电路,优势在于电感储存的磁能得以回收,提高了效率;而劣势在于,这样每级线圈便需要多一只管子,成本更高。实际应用中,本方案和上一种单管的方案都很常见。

至此,我们利用《电子电路与系统基础》知识设计出了功率回路的拓扑结构。下面我们来研究充电回路。

充电回路

为了提高我们制作的电磁炮的性能,拥有一个相对高的电压源是必要的。基于《电子电路与系统基础》课程所学,使用恒压源为电容充电时满足的规律为:

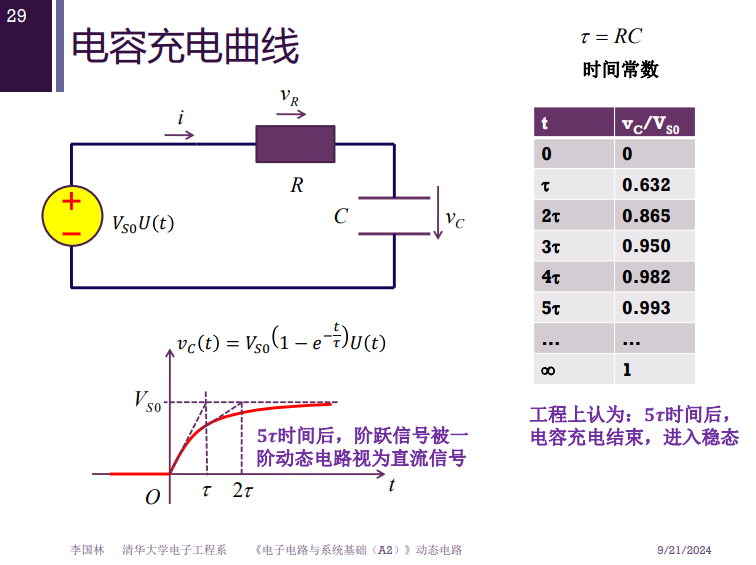

《电子电路与系统基础》中介绍的电容充电分析

不妨认为达到 \(3\tau\) 即为电容充满。

限流电阻的选择

电压源的一个重要参数即为最大输出功率.这决定了限流电阻 \(R\) 的选择

\[ \begin{aligned} P_{s,out}(t)&=V_{S0}\cdot i(t)\\ &= V_{S0}\cdot \frac{V_{S0}-v_c(t)}{R}\\ &\leq \frac{V_{S0}^2}{R} \end{aligned} \]

比方说我们的输入为 12V、20A 的电源,输出为 350V,那么就需要

\[ \begin{aligned} R&\geq \frac{1}{\eta}\cdot\frac{V_{S0}^2}{V_{in}I_{in,max}}\\ &\approx 1k\Omega \end{aligned} \]

高压源的获取

提到这个两三百伏的电压源,很多同学会想到利用《电子电路与系统基础》课程中学到的全桥整流器 将插座里的 220V 交流电变为直流电打到电容里面。然而,这是极其危险和不负责任的做法;如果在宿舍这么做,还可能以后再也上不了《电子电路与系统基础》了。

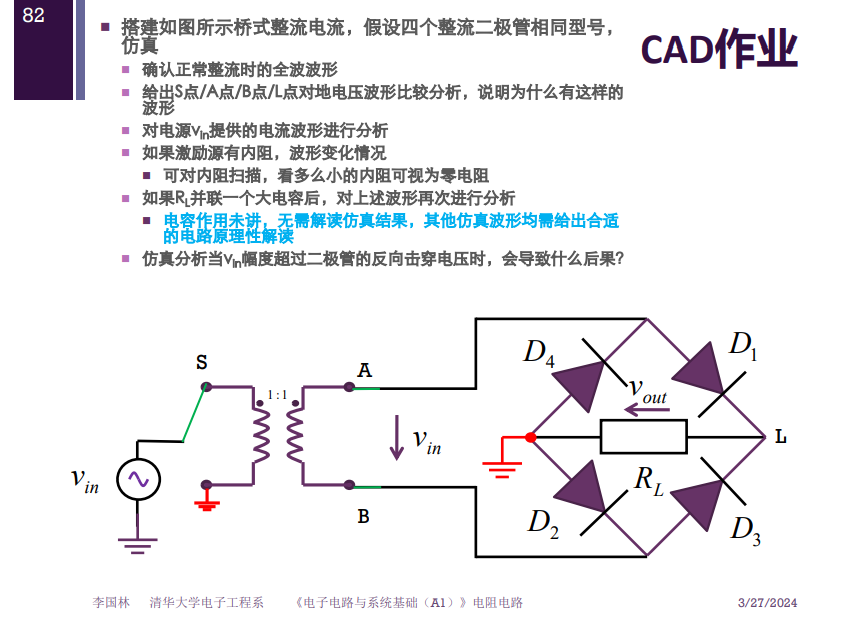

《电子电路与系统基础》介绍的全桥整流器

因此我们需要一种把直流电转换为交流电的逆变电路,再通过变压和整流转换为直流电输进电容即可。这里推荐大家直接在淘宝购买成品的升压模块,当然学有余力的同学也可以尝试这样自己做:

基于ZVS的简易逆变器

如图为一个常见的逆变器,其中 \(V_{S0}=12V\), \(R_1=R_2=470\Omega\),\(R_3=R_4=10k\Omega\),\(L_1=100\mu H\), \(D_3,D_4\) 为快恢复二极管, \(D_1,D_2\) 为 12V 稳压二极管,\(Q_1 , Q_2\) 为 IRFP250 型 NMOS,\(T\) 为初级 \(3T+3T\),次级 \(600T\) 变压器。具体原理想必读到这里的读者是十分熟悉的,便不再赘述。

当然,我们自然希望能通过弱电控制这个逆变器提供电压,因此可以简单拓展如下:

可控的ZVS

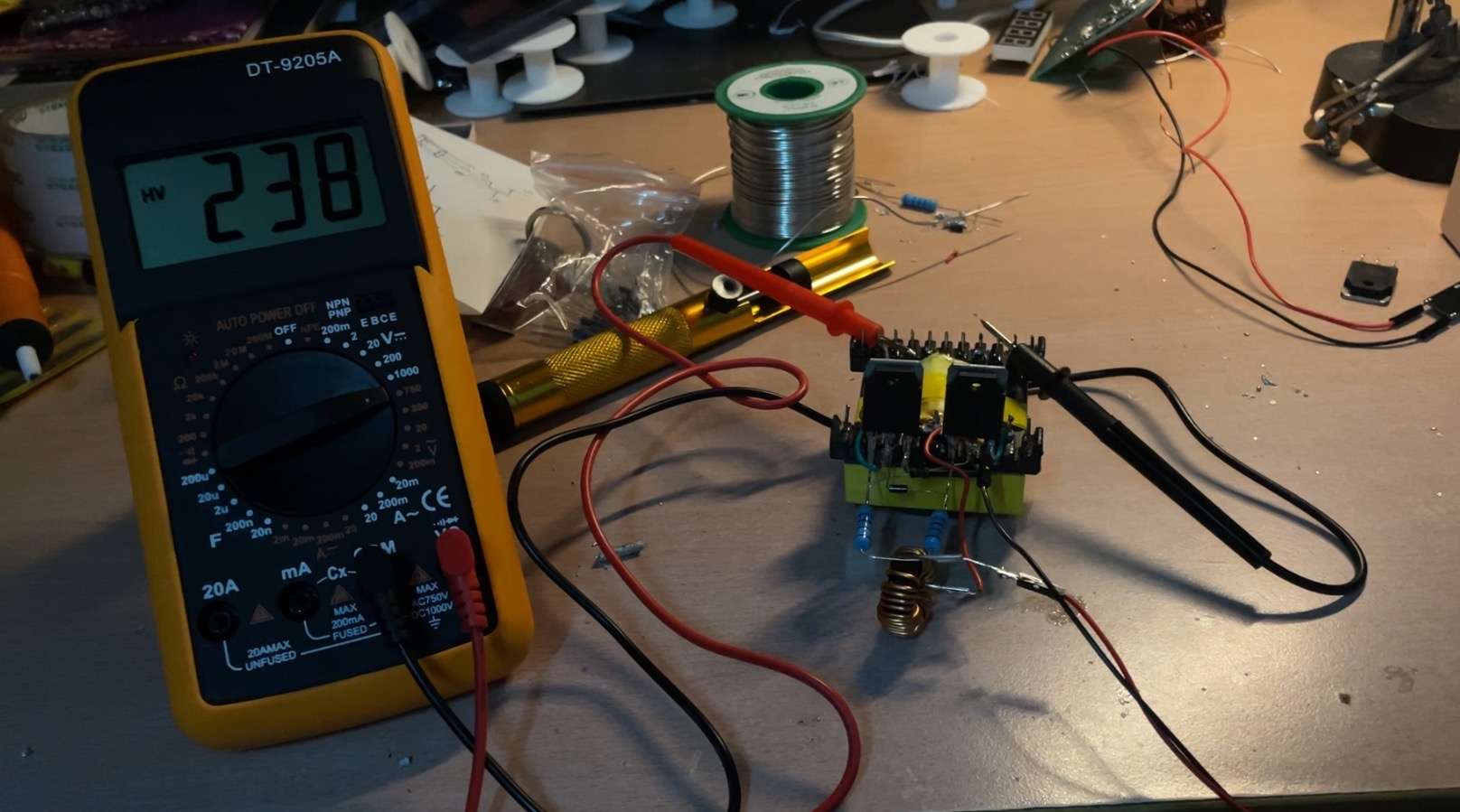

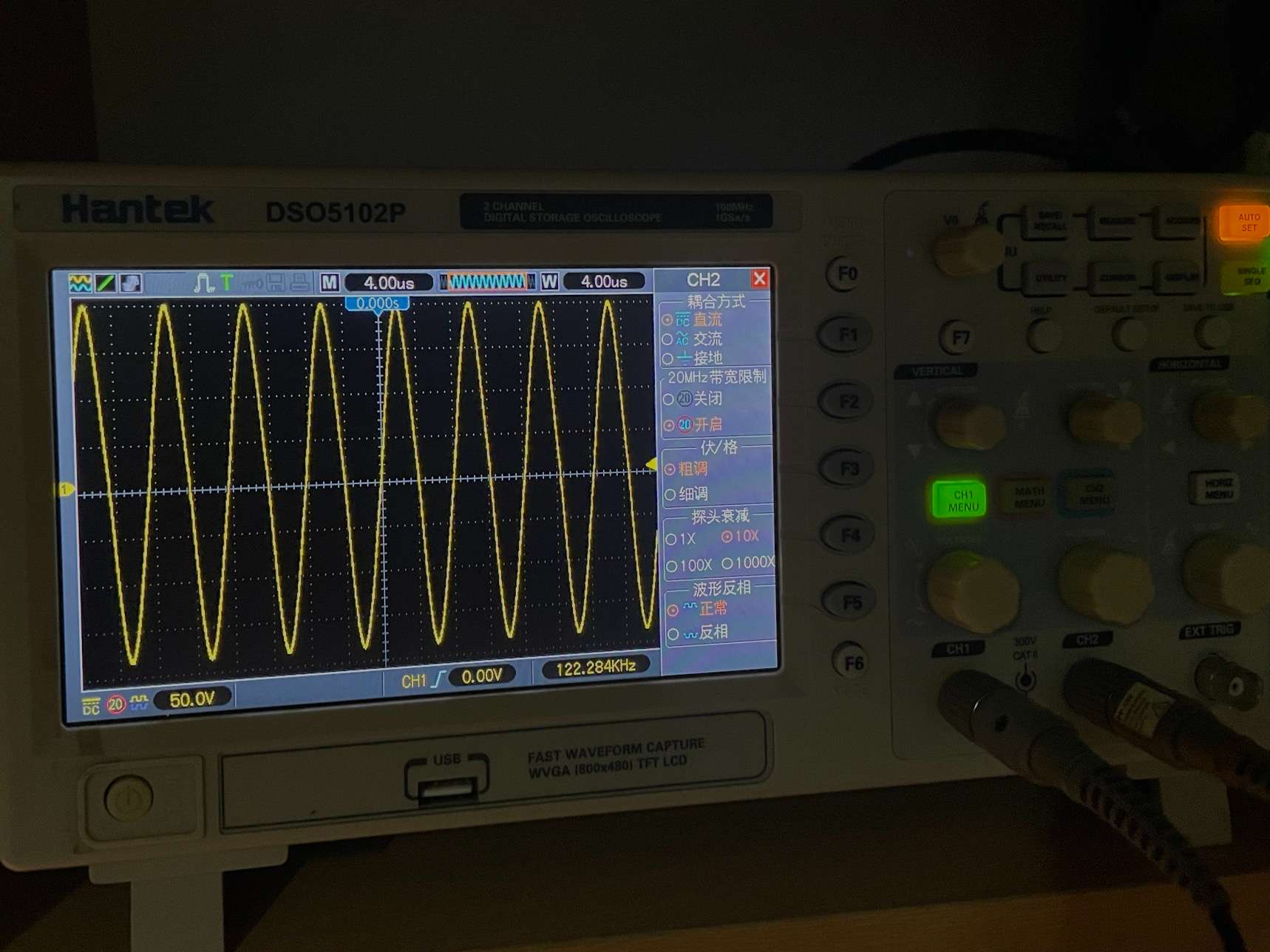

我们简单上电测试一下,就能看到十分优美的输出波形:

漂亮得很呐

这样,就可以把 \(v_{ctrl}\) 接到单片机的 GPIO 上控制了。

略过上述内容并不会对我们后续学习产生太大影响,如今具有升压功能的模块在电商平台上比比皆是,直接购买有时不失为更加省事也更加安全的方案。

至此,我们已经可以做出一台极其简易的电磁炮 demo 了!

简易组装

这里演示一台单级带关断的手动磁阻炮的制作。

我们的电路图为:

简易的电磁炮电路图

连接电路,并测试。先接通 \(S_1\),待电容充满后,断开 \(S_1\), 确保炮口没有任何人或易碎品后,放入一枚炮弹,短暂接通 \(S_2\)。若电路连接顺利,则此时炮弹就可以发射啦!

多级磁阻炮

我们刚才制作的单级炮虽然顺利完成了任务,但实在效果堪忧。那么就有人想到,如果我把多个线圈级联起来,依次控制通断,不就能达到更好的性能了么?欸,于是你就发明了多级磁阻炮。

多级磁阻炮的结构大概如下图,其技术点无非在于通断时机的控制上。

多级磁阻炮大致原理图

怎么知道什么时候导通、什么时候关断呢?有的同学可能提出了基于光电传感器的多级磁阻式电磁炮。,使用红外对管检测炮膛内子弹是否经过,一旦检测到经过,则导通。每一级的大致原理为:

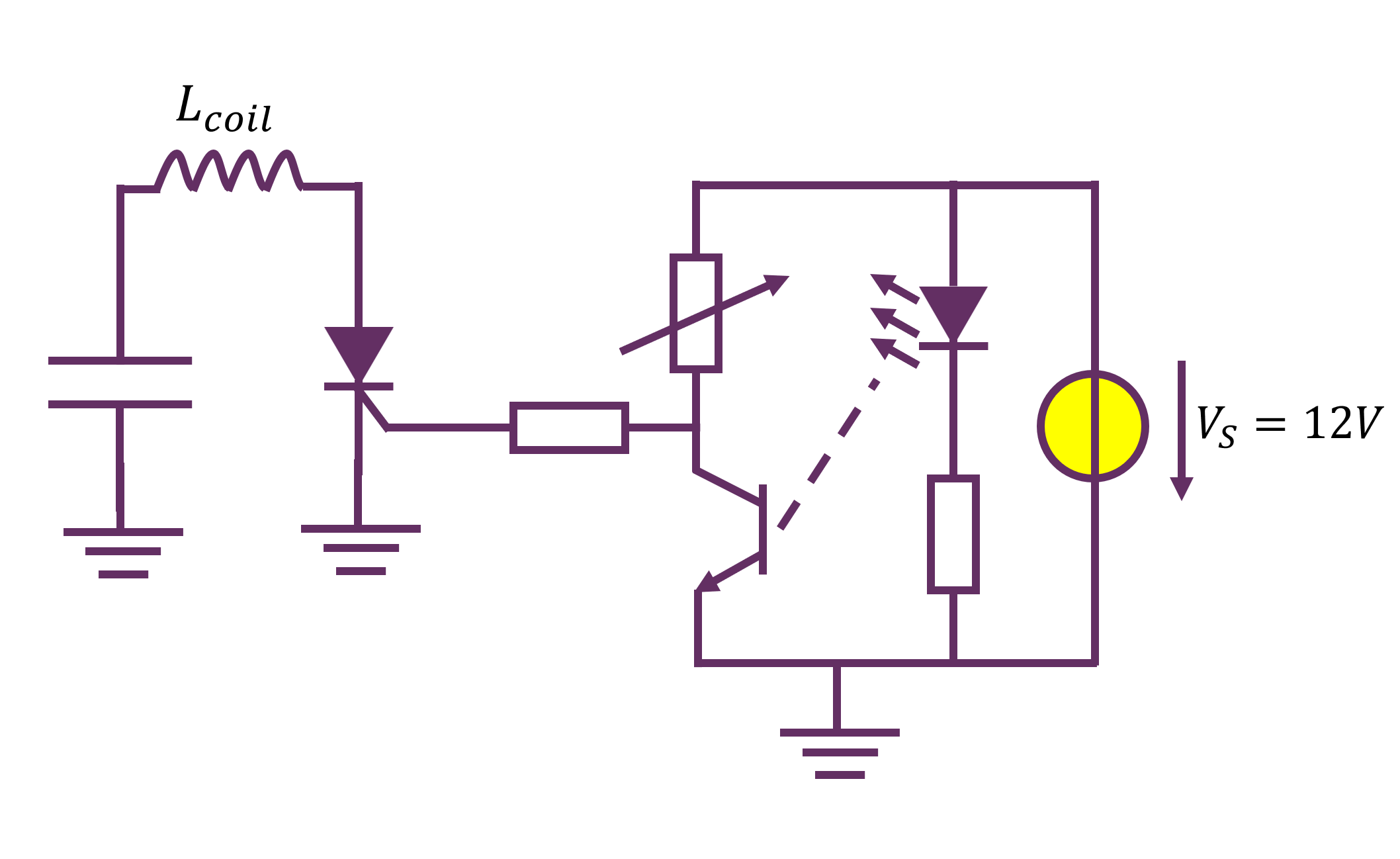

当有炮弹经过时候,会遮挡光电管,拉高可控硅电压,从而导致可控硅(抽象为开关)“导通”,进而线圈通电。

除此之外,也可以采用单片机对各级开关进行时序控制,从而达到依次接通的效果。

最后祝同学们实验顺利!
