Circuitikz入门指南：用LaTeX绘制精美电路图

发布说明

本文已在公众号"无限之声"发表，作者江玮陶。

前言：当LaTeX遇见电路图

在电子工程领域，电路图的绘制是基本功。传统工具如Altium Designer或Visio虽然强大，但学术写作中常需要与LaTeX完美兼容的解决方案。这就是circuitikz的用武之地——它是TikZ的电路绘制扩展包，允许用户直接在LaTeX文档中用代码生成出版级质量的电路图。与位图相比，矢量图形可以无限缩放且公式字体与正文完全一致，特别适合学术论文和技术文档。

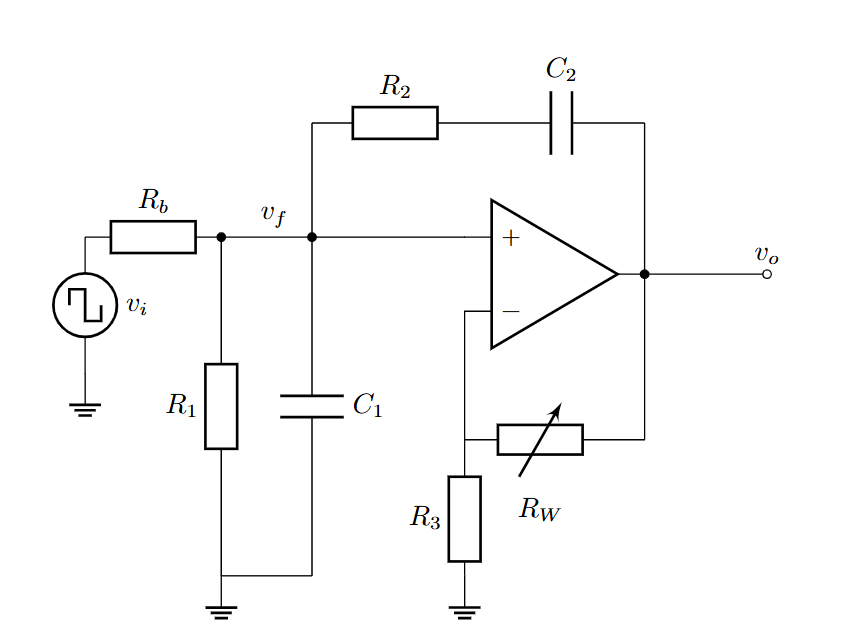

电路图示例：《电电实验（2）》中使用的有源滤波器

零、如何开始使用LaTeX

LaTeX作为学术排版的首选工具，主要有三种使用方式，适合不同需求的用户：

Overleaf在线编辑
无需安装任何软件，在清华自己的overleaf站点上(overleaf.tsinghua.edu.cn)注册后即可使用。平台提供各种期刊模板，支持实时协作和版本控制，适合快速入门和团队合作。编译通过点击"Recompile"按钮完成，PDF结果即时显示在右侧面板。
Windows本地安装TeX Live+VSCode
下载Texlive（https://mirrors.tuna.tsinghua.edu.cn/CTAN/systems/texlive/Images/，约4GB），挂载后运行install-tl-windows.bat安装
VSCode安装"LaTeX Workshop"插件，在settings.json中添加编译链配置（需指定xelatex/pdflatex路径）
WSL环境安装TeX Live+VSCode
启用WSL后安装Ubuntu，通过sudo apt install texlive-full或挂载Windows本地的TeX Live ISO安装
VSCode安装"Remote - WSL"插件连接到wsl即可使用

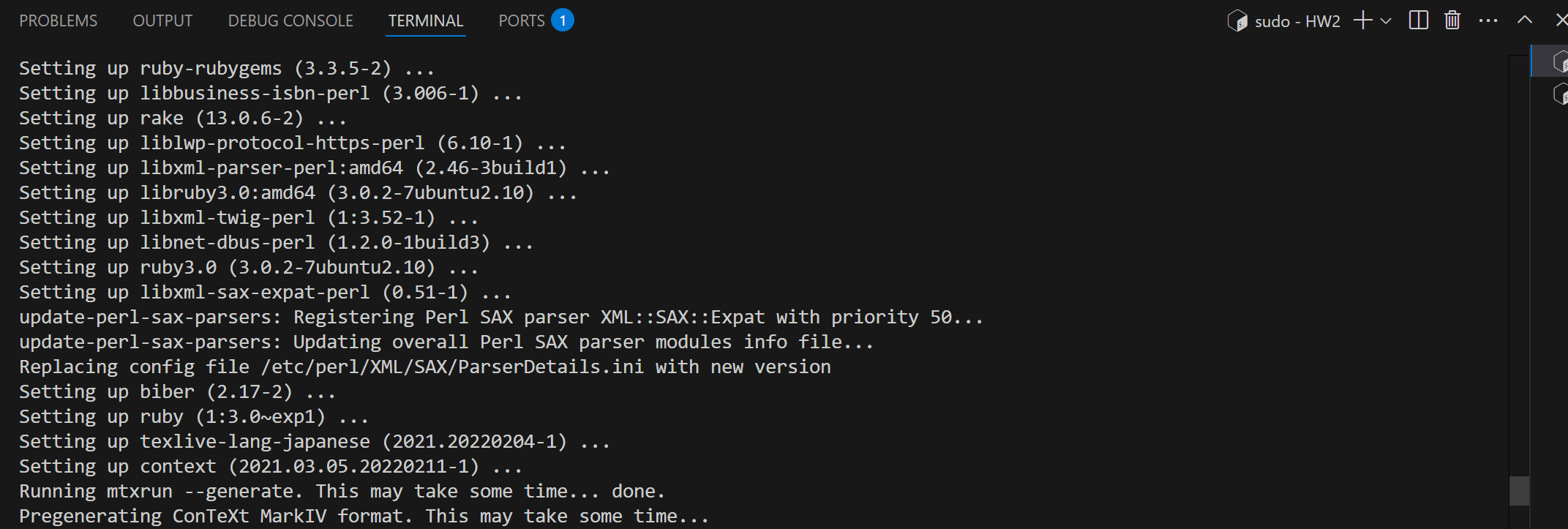

安装时可能会遇到在这个页面卡住的现象：

安装卡住了

这里其实是程序在等待某种输入，只要多按几次Enter就可以了（x

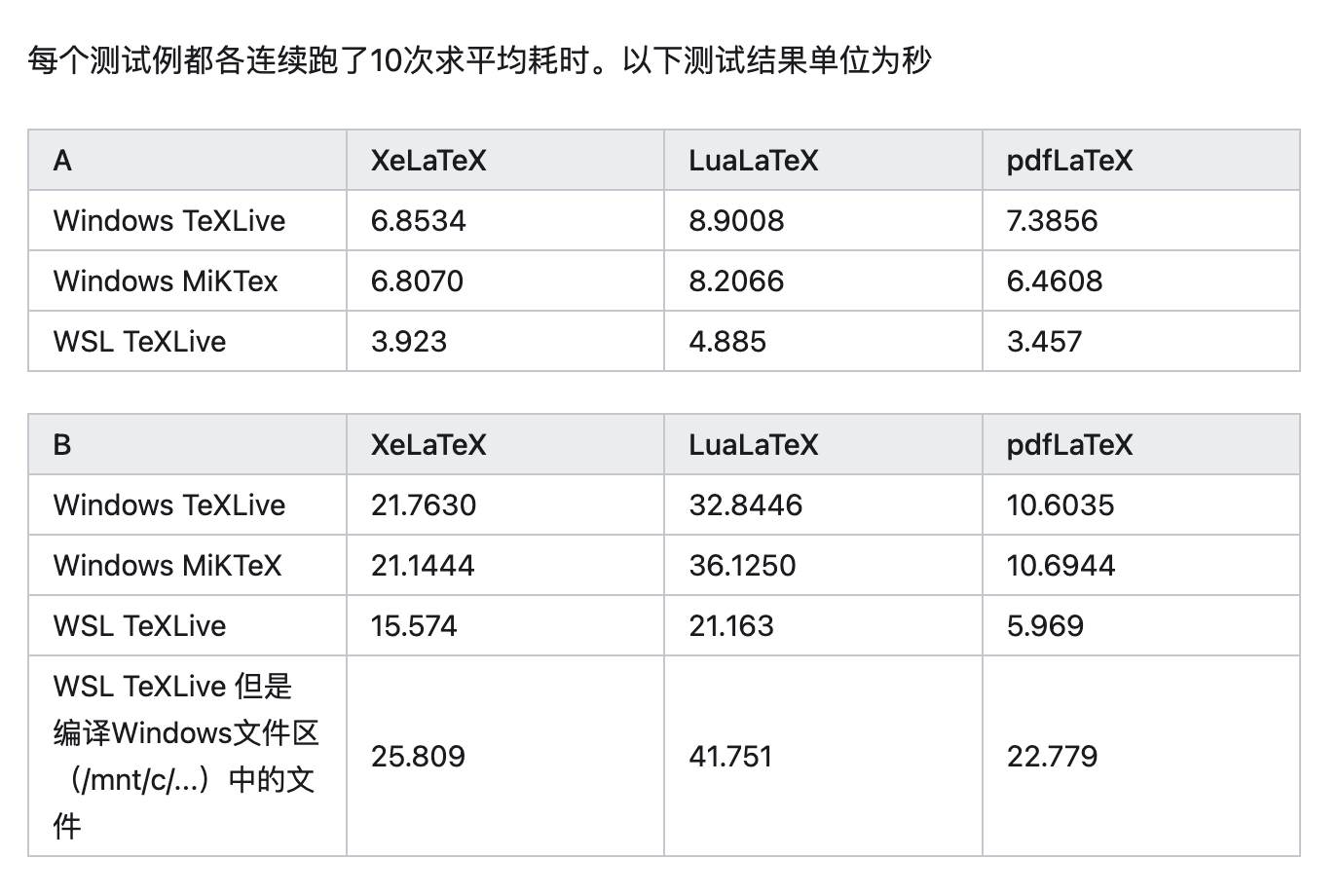

WSL上的Latex编译速度比原生Windows快3-5倍，特别适合大型文档。

Wsl还是快人一步

三种方式中，Overleaf最适合协作场景，Windows本地安装适合单机稳定使用，而WSL方案在保持Windows生态的同时获得Linux编译性能优势。关于具体的Latex用法，可以参考sast weekly的其他文章。需要注意的是，若想要使用circuitikz绘制电路，则需要在引言区添加

\usepackage{circuitikz}

并在正文中添加

\begin{figure}[htbp]
  \centering
  \begin{circuitikz}
    %<circuitikz代码>
  \end{circuitikz}
\end{figure}

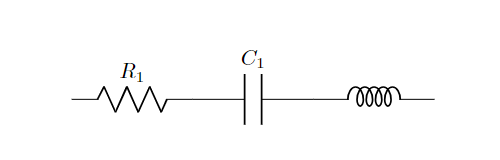

一、从双端元件开始

电路图的基本构件是两端元件，如电阻、电容和电感。circuitikz使用直观的命名规则：

\begin{circuitikz}
    \draw (0,0) to[R=$R_1$] (2,0);  % 带标签的电阻
    \draw (2,0) to[C,l=$C_1$] (4,0); % 另一种标签写法
    \draw (4,0) to[L] (6,0);        % 无标签电感
\end{circuitikz}

关键语法解析： - to表示连接路径 - 方括号内指定元件类型（R/C/L分别对应电阻/电容/电感） - l=或=$...$添加元件标签 - 坐标点如(2,0)确定元件位置

circuitikz提供了丰富的元件，参见下表：

元件类型	语法示例
电阻	`to[R=$R_1$]`
电容	`to[C=$C_1$]`
电感	`to[L=$L_1$]`
二极管	`to[D=$D_1$]`
电压源	`to[vsource=$V_1$]`
电流源	`to[isource=$I_1$]`

只要通过

\draw (x1,y1) to[<元件名称>=<元件标签>,<参数1>=..,...] (x2,y2);

就可以绘制。

二、节点元件实战

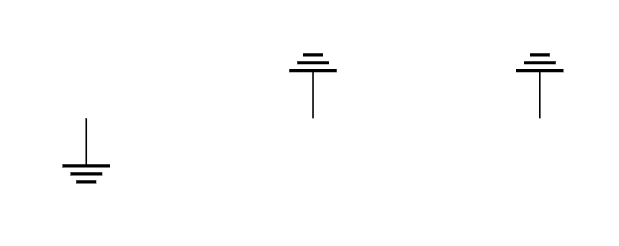

1. 接地符号

接地是电路中的参考点，circuitikz提供多种接地符号：

\draw (0,0) node[ground]{};       % 标准接地
\draw (2,0) node[ground,rotate=180]{}; % 倒置接地
\draw (4,0) node[ground,yscale=-1]{};  % 镜像接地

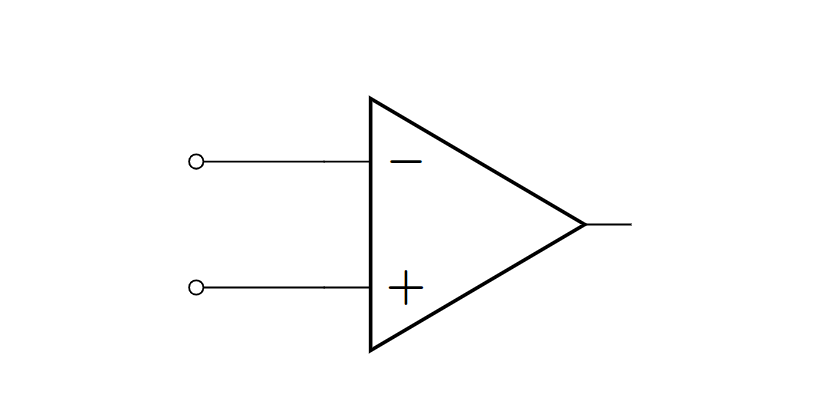

2. 运算放大器

运放是模拟电路的核心元件：

    \draw (0,0) node[op amp] (opamp) {};
    \draw (opamp.+) to[short,-o] ++(-1,0); % 连到同相端
    \draw (opamp.-) to[short,-o] ++(-1,0); % 反相端

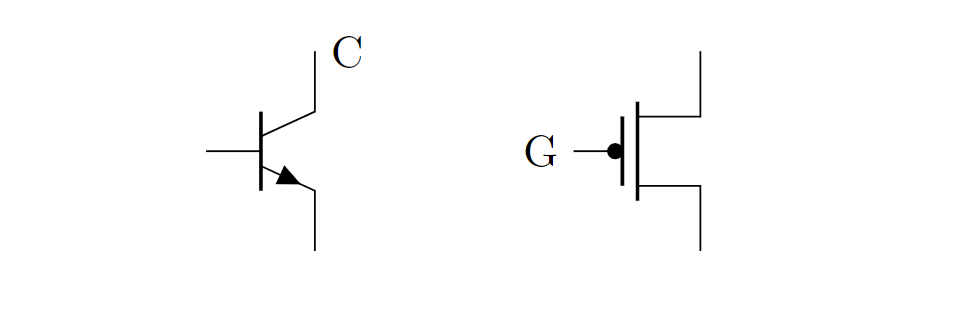

3. 晶体管

BJT和MOS管均可绘制：

\draw (0,0) node[npn] (npn1) {};
\draw (3,0) node[pmos] (mos1) {};
\node[right] at (npn1.collector) {C};
\node[left] at (mos1.gate) {G};

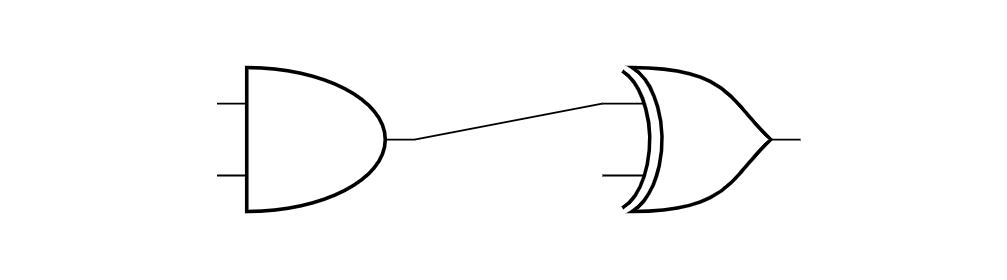

4. 逻辑门

数字电路的基本单元：

\draw (0,0) node[and port] (and1) {};
\draw (3,0) node[xor port] (xor1) {};
\draw (and1.out) -- (xor1.in 1);

三、坐标系统的魔法

circuitikz继承了TikZ强大的坐标系统：

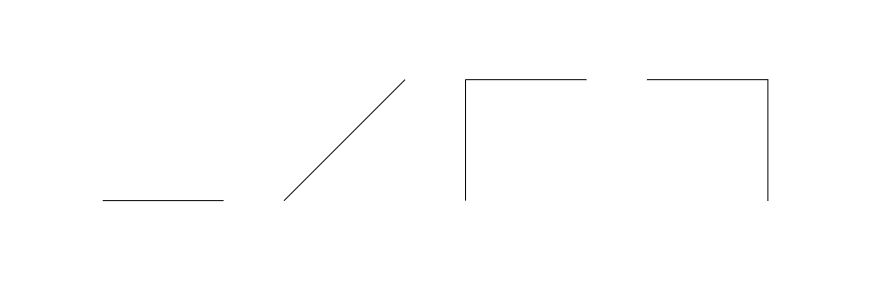

\draw (2,0) -- (4,0);          % 绝对坐标
\draw (5,0) -- ++(2,2);         % 相对坐标
\draw (8,0) |- (10,2);           % 先水平后垂直
\draw (11,2) -| (13,0);           % 先垂直后水平

特殊坐标操作符： - |- 或 -|：直角连线 - ++(dx,dy)：相对位移 - node.anchor：连接元件特定锚点

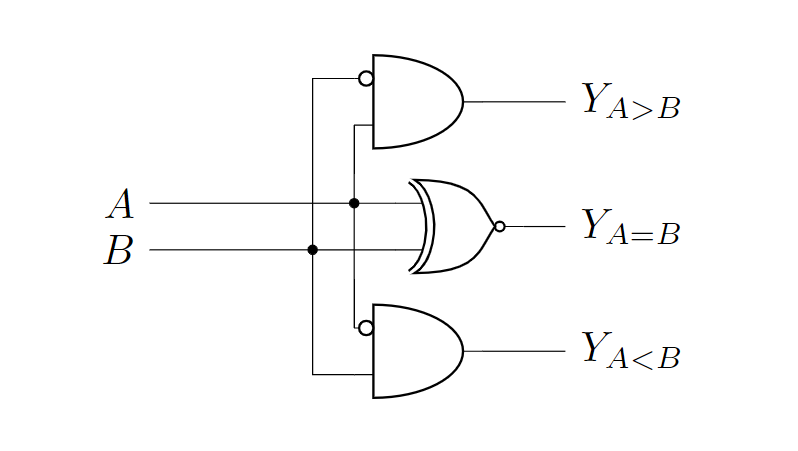

使用这些操作符，即可绘制一些简单的电路，比如下面的比较器：

\draw (3,5.5) node[and port, anchor=out] (and1) {};
\draw (3.5,4) node[xnor port, anchor=out] (xor1) {};
\draw (3,2.5) node[and port, anchor=out] (and2) {};
\draw (and1.bin 1) node[notcirc,left] {};
\draw (and2.bin 1) node[notcirc,left] {};
\draw (and2.in 1) |- (and1.in 2);
\draw (and1.in 1) -- ++(-0.5,0) |- (and2.in 2);
\draw let \p1=(xor1.in 1),\p2=(and1.in 1) in (\x1,\y1) to[short,-*] (\x2,\y1) node (a) {};
\draw let \p1=(xor1.in 2),\p2=(and2.in 1) in (\x1,\y1) to[short,-*] ({\x2-0.5cm},\y1) node (b) {};
\draw let \p1=(a) in (\x1,\y1) -- (-1,\y1) node[left,scale={1/0.7}] {$A$};
\draw let \p1=(b) in (\x1,\y1) -- (-1,\y1) node[left,scale={1/0.7}] {$B$};
\draw let \p1=(and1.out) in (\x1,\y1) -- (4,\y1) node[right,scale={1/0.7}] {$Y_{A>B}$};
\draw let \p1=(xor1.out) in (\x1,\y1) -- (4,\y1) node[right,scale={1/0.7}] {$Y_{A=B}$};
\draw let \p1=(and2.out) in (\x1,\y1) -- (4,\y1) node[right,scale={1/0.7}] {$Y_{A<B}$};

结语

虽然circuitikz的学习曲线相对陡峭，但一旦掌握，它将成为你在LaTeX中绘制电路图的强大工具。通过代码生成电路图不仅能够确保与文档整体风格完美统一，还能实现传统绘图软件难以企及的灵活性和精确度。所有元件标签的数学公式都会自动匹配正文的字体和格式，真正实现学术排版的严谨性。

使用circuitikz的另一大优势在于其与版本控制系统的天然兼容性。由于电路图完全由代码定义，你可以像管理程序源代码一样，用Git等工具追踪每一次修改，方便团队协作和版本回溯。此外，通过定义自定义宏和样式模板，你可以建立自己的电路元件库，实现常用模块的快速复用，大幅提升绘图效率。

现在，只需在LaTeX文档的导言区加入\usepackage{circuitikz}，你就可以开始用代码绘制专业级电路图了。从简单的RC电路起步，逐步挑战运放电路、数字逻辑系统，最终你也能成为LaTeX电路绘制的高手，让每一份实验报告和学术论文都拥有出版级质量的电路插图！
