通信与网络
信息论基础
- 信息：消除不确定性
- 信息论中关注随机性带来的不确定性，使用随机变量描述不确定的事物。
熵
\[
H(X=x_i) = -\log p_i
\]
\[
H(X)=\mathbb E[H(X=x_i)] = -\sum_ip_i\log p_i
\]
熵是描述随机变量的二进制序列的最短平均长度（Huffman 编码）。Huffman编码为前缀码，前缀码任何码字不是其他码字的前缀（唯一可译码），可以使用二叉树上的叶子节点表示。
\(H(X)\)称信源\(X\)的熵，描述“典型”的信源输出序列的数量。对于长度\(n\)的信源符号序列，\(x_i\)出现的“典型”次数\(\approx np_i\)。个数为
\[
\#\approx\frac{n!}{(np_1)!(np_2)!\cdots}
\]
采用\(nL\) 个bit组成的串描述\(\#\)个序列，则每个信源符号对应\(L=\frac{1}{n}\log\#\)个bit。根据
\[
\left(n\over e\right)^n\le n!\le n\left(n\over e\right)^n\quad\text{(Stirling 公式)}
\]
我们估计出
\[
\begin{aligned}
\frac{1}{n}\log\# &\le \frac{1}{n}\left(\log n\left(\frac{n}{e}\right)^n-\sum_{i=1}^M\log\left(\frac{np_i}{e}\right)^{np_i}\right)\\\\
&=\frac{1}{n}\log n-\sum_{i=1}^M\frac{np_i}{n}\log\frac{np_i}{n}\\\\
&\to -\sum_{i=1}^Mp_i\log p_i = H(X)\quad(n\to\infty)
\end{aligned}
\]
同时
\[
\begin{aligned}
\frac{1}{n}\log\# &\ge \frac{1}{n}\left(\log \left(\frac{n}{e}\right)^n-\sum_{i=1}^M\log\left(np_i\frac{np_i}{e}\right)^{np_i}\right)\\\\
&=\frac{1}{n}\log (n^Mp_1p_2\cdots p_M)-\sum_{i=1}^M\log\frac{np_i}{n}\\\\
&\to -\sum_{i=1}^Mp_i\log p_i = H(X)\quad(n\to\infty)
\end{aligned}
\]
因此\(L=H(X)\). 进而离散随机变量的最大熵
\[
\max_{p_i}H(X)=\log|S|
\]
其中\(S\)为#\(X\)取值集合。
联合熵、条件熵与互信息
联合熵描述两个随机变量的联合不确定度，即观测两个随机事件结果带来的信息。
\[
H(XY)=-\sum_i\sum_jp_{i\,,j}\log p_{i\,,j}
\]
条件熵描述给定一个随机变量下，另一个随机变量残存的不确定度。
\[
H(X|Y)=-\sum_i \sum_j p_{i,j}\log p_{i|j}
\]
链式法则：两个随机变量的联合不确定性=一个的不确定性+知道这个之后剩下一个的不确定性
\[
H(XY)=H(X)+H(Y|X)=H(Y)+H(X|Y)
\]
互信息：观察一个随机变量带来的关于另一个随机变量的信息
\[
\begin{aligned}
I(X;Y)&=H(X)+H(Y)-H(XY)\\\\
&=H(X)-H(X|Y)\\\\
&=H(Y)-H(Y|X)
\end{aligned}
\]
若\(X\,,Y\)独立，则\(I(X;Y)=0\), 观测一个随机变量完全无助于了解另一个随机变量，记为\(X\perp Y\)。此时\(H(XY)=H(X)+H(Y)\)。
若\(X=f(Y)\), 则
\[
p_{i|j}=\begin{cases}
1\,, x_i=f(\alpha_j)\\\\
0\,, x_i\ne f(\alpha_j)
\end{cases}
\]
从而\(H(X|Y)=0\), \(H(XY)=H(Y)\)。
连续随机变量的熵
微分熵为连续分布的相对不确定性：
\[
h(X)=-\int_{-\infty}^\infty p(x)\log p(x)\mathrm dx
\]
微分联合熵：
\[
h(XY)=-\int_{-\infty}^\infty p(x,y)\log p(x,y)\mathrm dx\mathrm dy
\]
微分条件熵：
\[
h(Y|X)=-\int_{-\infty}^\infty p(x,y)\log p(y|x)\mathrm dx\mathrm dy
\]
互信息为绝对值。定义为
\[
\begin{aligned}
I(X;Y)&=h(X)+h(Y)-h(XY)\\\\
&=h(X)-h(Y|X)\\\\
&=h(Y)-h(Y|X)
\end{aligned}
\]
给定峰值约束\(|X|\le A\)下最大熵分布为均匀分布
\[
p(x)=\frac{1}{2A}
\]
给定方差约束\(\int_{-\infty}^\infty p(x)x^2\mathrm dx=\sigma^2\)\,则最大微分熵分布为正态分布，熵为
$$
h(X)=\frac{1}{2}\log2\pi\mathrm e\sigma^2
$$
若随机向量由映射关系
\[
\mathbf Y=f(\mathbf X)
\]
则
\[
p_\mathbf{Y}(\mathbf{y})=p_\mathbf{X}(\mathbf{x})\det J
\]
\[
h(\mathbf Y)=h(\mathbf X)-\log\det J
\]
信道模型
信道对于输入符号\(X\)施加随机扰动得到观测到的结果\(Y\)，本质上可以使用一组条件概率表示。信宿通过观测\(Y\)得到关于\(X\)的信息量为\(I(X;Y)\)。因此，通信中希望最大化互信息，可以通过选择\(X\)的概率分布决定。即优化问题
\[
p_i^\ast=\argmax_{\sum_ip_i=1\,,p_i\ge 0} I(X;Y)
\]
信道容量: 表示平均每个信道符号最大的信息量（即单位时间内信道传达的最大信息量）
\[
C=\max_{\sum_ip_i=1\,,p_i\ge 0} I(X;Y)
\]
优化问题的表达式为
\[
p_i^\ast=\argmax_{\sum_ip_i=1\,,p_i\ge 0} \left\{-\sum_i\sum_{j|i}\log\frac{\sum_ip_ip_{j|i}}{p_{j|i}}\right\}
\]

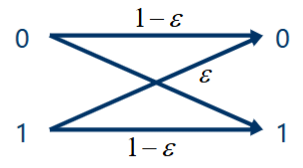

对称二进制信道
基本模型： 每个码字有\(\varepsilon\)概率出错变成另一个。
根据
\[
\begin{aligned}
I(X;Y)&=H(Y)-H(Y|X)\\\\
&=H(Y)-\sum_ip_i\left(-\sum_jp_{j|i}\log p_{j|i}\right)\\\\
&=H(Y)-\left(-\varepsilon\log\varepsilon-(1-\varepsilon)\log(1-\varepsilon)\right)
\end{aligned}
\]
注意到\(\left(-\varepsilon\log\varepsilon-(1-\varepsilon)\log(1-\varepsilon)\right)\)为常数，因此应当最大化\(H(Y)\)
\[
H(Y)\le 1\Leftrightarrow Y\sim\begin{pmatrix}
0 & 1\\\\
1/2 & 1/2
\end{pmatrix}\Leftrightarrow X\sim\begin{pmatrix}
0 & 1\\\\
1/2 & 1/2
\end{pmatrix}
\]
此时
\[
C=1+\varepsilon\log\varepsilon+(1-\varepsilon)\log(1-\varepsilon)
\]
高斯信道
高斯信道为加性信道，认为观测到的结果为信源加上一个高斯噪声(由接收机热噪声引起)。
\[
Y=X+N,\quad f_N(n)=\frac{1}{\sqrt{2\pi\sigma^2}}\exp\left(-\frac{n^2}{2\sigma^2}\right)
\]
则信道的转移条件概率为
\[
f_{Y|X}(y|x)=\frac{1}{\sqrt{2\pi\sigma^2}}\exp\left(-\frac{(y-x)^2}{2\sigma^2}\right)
\]
互信息为
\[
\begin{aligned}
I(X;Y)&=h(Y)-h(Y|X)\\\\
&=h(Y)-h(X+N|X)\\\\
&=h(Y)-h(N)
\end{aligned}
\]
从而
\[
\begin{aligned}
C&=\max_{p(x)}I(X;Y)\\\\
&=\max_{p(x)}h(X+N)-h(N)\\\\
&=\max_{p(x)}h(X+N)-\frac{1}{2}\log 2\pi\mathrm e\sigma^2\\\\
\end{aligned}
\]
而
\[
\mathbb{E}(X+N)^2=\mathbb{E}X^2+\mathbb{E}N^2\le P+\sigma^2
\]
其中\(P\)为发射功率，认为与\(X^2\)的均值相关。所以
\[
\max_{p(x)}h(X+N)=\frac{1}{2}\log 2\pi\mathrm{e}(P+\sigma^2)
\]
因此高斯信道的信道容量为
\[
\begin{aligned}
C&=\max_{p(x)}h(X+N)-\frac{1}{2}\log 2\pi\mathrm e \sigma^2\\\\
&=\frac{1}{2}\log 2\pi\mathrm e (P+\sigma^2)-\frac{1}{2}\log 2\pi\mathrm e \sigma^2\\\\
&=\boxed{\frac{1}{2}\log\left(1+\frac{P}{\sigma^2}\right)}
\end{aligned}
\]
称为Shannon公式。
考虑带宽\(W\), 加性白高斯噪声单边功率谱密度\(n_0\)。根据Nyquist采样定理单位时间内最多获得\(2W\)个独立采样。因此信道容量（单位时间最大互信息量）为
\[
\begin{aligned}
C&=\frac{1}{2}\log\left(1+\frac{P}{Wn_0}\right)\cdot2W\\\\
&=\boxed{W\log\left(1+\frac{P}{Wn_0}\right)}
\end{aligned}
\]

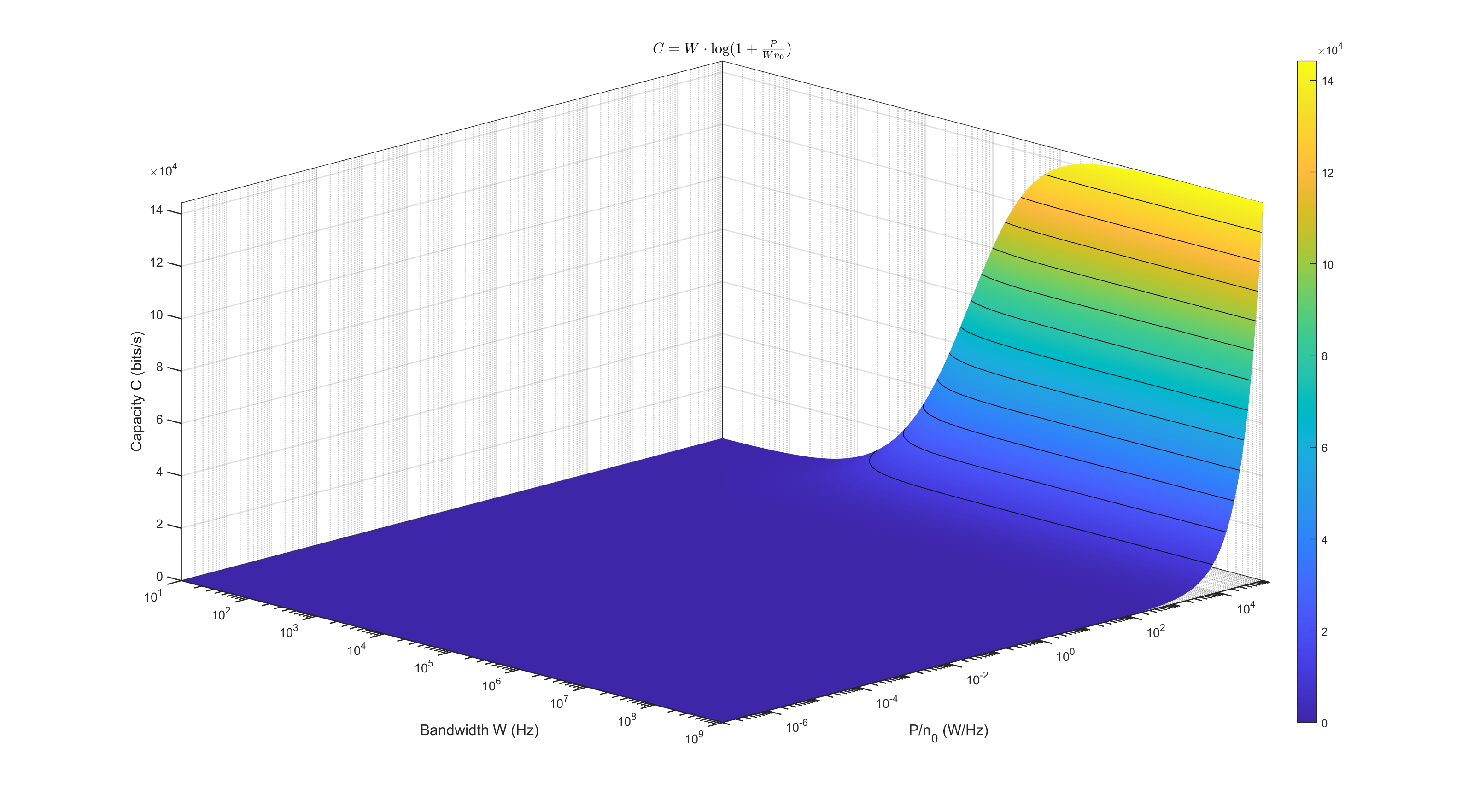

可见信道容量随着带宽\(W\)和信噪比\(\frac{P}{n_0}\)的增加而增加。在信噪比较低的情形下，根据Taylor展开
\[
\ln(1+x)=x+o(x)
\]
我们有近似
\[
C\dot=1.44\frac{P}{n_0}
\]
同样在高信噪比条件下
\[
C\dot=0.33W\mathrm{SNR}_\mathrm{dB}
\]
模拟信源的数字化
信源编码
信源编码的目的是将时间连续、幅度连续的模拟信源编码为比特串
\[
s(t)\mapsto 01\cdots 011
\]
其结构一般包括抽样、量化和编码三个步骤：
\[
s(t)-\boxed{\text{抽样}}\to x[k]=s(kT_s)-\boxed{\text{量化}}\to\hat x=Q(x)-\boxed{\text{编码}}\to 0\cdots10
\]
解码端则依次经过译码、重建和内插三个步骤，分别是编码、量化和抽样的逆过程。抽样和内插、编码和译码互为逆过程，具有无损性；但量化和重建是有损的。在一些实际系统（如语音的PCM（Pulse Coded Modulation））编码中，量化和编码同步完成。
\[
s(t)-\boxed{\text{抽样}}\to s(kT_s)-\boxed{\text{量化+编码}}\to 0\cdots10
\]
\[
\text{速率}R=\text{抽样频率}f_s=\frac{1}{T_s}\text{Samples/S}\times\text{平均量化编码长度}b\,\text{bit/Sample}
\]
抽样定理
抽样定理是指：对于带限于\(|f|\leq W\)的低通信号\(s(t)\), 当抽样频率\(f_s\geq 2W\)就可以无失真恢复信号\(s(t)\).

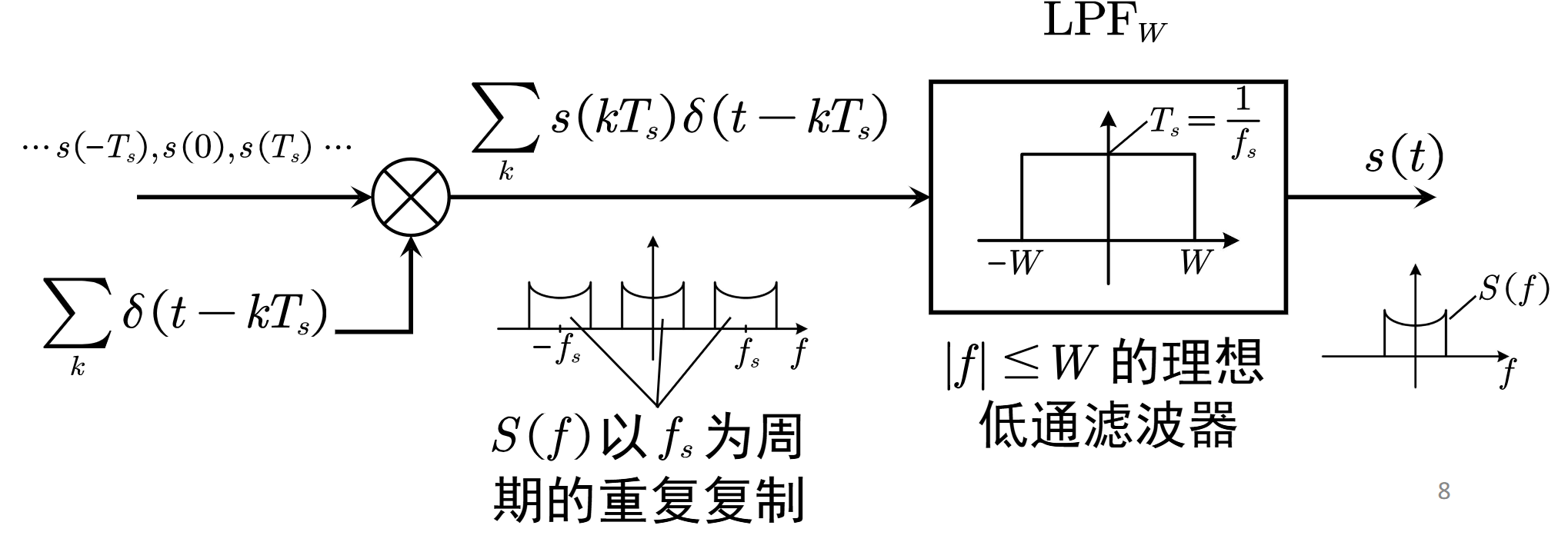

抽样过程可以表述为
\[
s(kT_s)=s(t)\ast\delta(t-kT_s)
\]
频域上即为\(S(f)\)以周期\(f_s\)复制。恢复时只需要通过截止频点为\(W\)的低通滤波器即可实现恢复。
该恢复过程在时域上体现为内插：(本质上就是卷一个sinc)
\[
s(t)=\sum_ks(kT_s)\frac{\sin 2\pi W(t-kT_s)}{\pi (tf_s-k)}
\]
对于最小抽样频率\(f_s^{\min}=2W\) 带入内插公式得到
\[
s(t)=\sum_ks(\frac{k}{2W})\mathrm{sinc}(2Wt-k)
\]

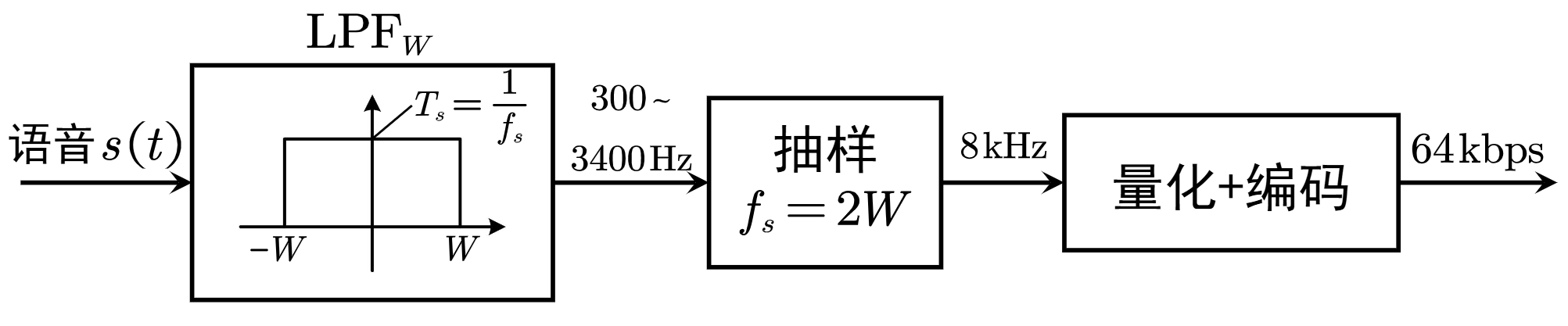

为了确保信源的低通性，因此使用低通滤波进行预处理以保留其主要能量（特征）部分（对于语音信号主要集中于300-3400Hz）。低通滤波后使用\(f_s=8k\mathrm{Hz}\)频率采样并量化至8bit，PCM速率为\(R=f_sb=64\mathrm {kbps}\)。
量化Basics
量化是使用离散集合中的取值近似连续值\(X\)，同时确保近似误差尽可能小：
\[
Q(x)=y_i\,,\quad x_i<x\le x_{i+1}
\]
\(I_i=(x_i,x_{i+1}]\)表示第\(i\)个量化区间，\(\Delta_i=x_{i+1}-x_i\)为量化间隔，若\(\Delta_i\equiv\Delta\)则称为均匀量化，否则为非均匀量化。
量化是多对一映射，因而存在损失和误差。定义量化误差
\[
e(x)=x-Q(x)
\]
由于\(x\)是r.v., 因此\(e(x)\)为一个随机噪声，我们关注其统计特性。量化均方误差为（其实相当于噪声功率）
\[
\begin{aligned}
\sigma^2&=\int_{-\infty}^\infty [x-Q(x)]^2p(x)\mathrm{d}x\\\\
&=\sum_{i=1}^L\int_{x_i}^{x_{i+1}}(x-y_i)^2p(x)\mathrm{d}x
\end{aligned}
\]
定义量化信噪比为
\[
\mathrm{SNR}_q=\frac{\displaystyle\int_{-\infty}^\infty x^2p(x)\mathrm{d}x}{\displaystyle{\sum_{i=1}^L\int_{x_i}^{x_{i+1}}(x-y_i)^2p(x)\mathrm{d}x}}=\frac{\text{信号功率}}{\text{噪声功率}}
\]
若我们利用\(Q(X)\)精细设计编码器，则压缩后一个抽样的平均bit数最少为
\[
H(Q(X))=-\sum_{i=1}^{L}\int_{x_i}^{x_{i+1}}p(x)\mathrm{d}x\log\int_{x_i}^{x_{i+1}}p(x)\mathrm{d}x
\]
均匀量化
对于电平限制在\([x_{min}\,,x_{max}]\)的抽样\(x\)， 使用\(n\)个bit进行均匀量化。则
